A ascensão do Ethernet Industrial de 34% para 79% de participação de mercado em uma década sinaliza uma mudança fundamental na infraestrutura que as equipes de data centers e redes corporativas não podem mais ignorar.

Capítulo 1: O Ponto de Inflexão de 79% — Por que o Fieldbus está finalmente sendo desativado

Os números por trás da mudança

Por mais de duas décadas, protocolos de barramento de campo como Profibus, DeviceNet, CC-Link e Modbus RTU Serviram como a espinha dorsal da automação industrial. Esses protocolos foram desenvolvidos especificamente para sinais de controle determinísticos e de baixa largura de banda — estados de sensores, comandos de atuadores, ciclos simples de liga/desliga. Mas a rede industrial moderna não se resume mais apenas a sinais de controle.

O que está impulsionando a migração?

A transição não se trata simplesmente de uma preferência de protocolo — ela reflete quatro fatores concretos de engenharia:

• Explosão de largura de banda: Visão computacional, sensores de manutenção preditiva e análises em tempo real exigem megabits por segundo, e não os 500 Kbps oferecidos pelo fieldbus.
• Convergência de TI/TO: cabine estruturada unificadalinfraestrutura de ing Permite que as equipes de TI e operações compartilhem a mesma rede, reduzindo a duplicação de hardware e a sobrecarga de gerenciamento.
• Roteiro de velocidade Ethernet: De 100M para 1G e depois para 10G — a trajetória de velocidade do Ethernet supera em muito a do fieldbus, que não possui um caminho de atualização comparável.
• Diagnóstico remoto e IoT: As plataformas de IoT industrial exigem acesso à pilha TCP/IP padrão, que os protocolos de barramento de campo não podem fornecer nativamente.

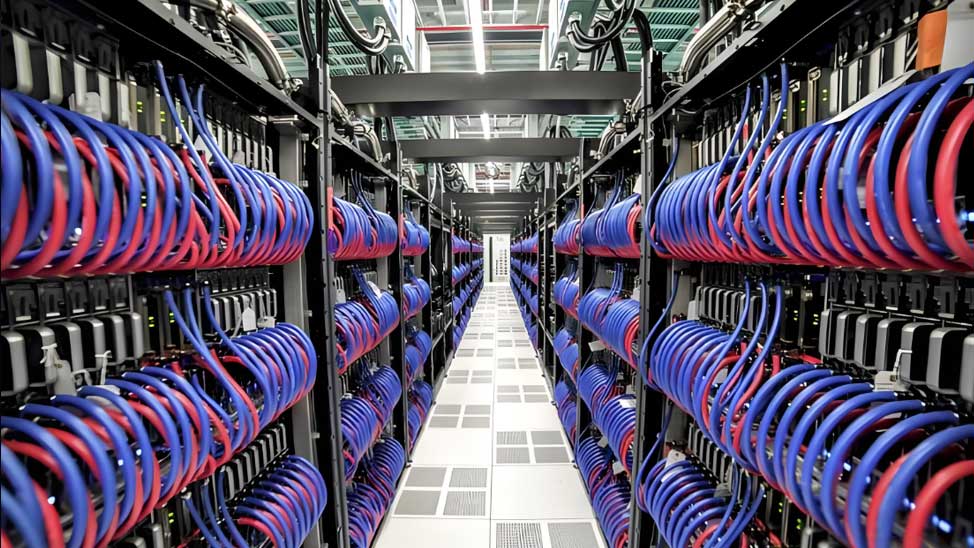

As implantações modernas de Ethernet industrial exigem infraestrutura de cabeamento de alta densidade comparável aos padrões de data center — um contraste marcante com os ambientes legados de fieldbus.

Capítulo 2: Fieldbus vs. Ethernet Industrial — O que realmente muda na cablagem

A diferença arquitetônica fundamental

Os sistemas Fieldbus foram construídos em topologia de barramento — um único segmento de cabo compartilhado, interligado em série entre os nós. O Ethernet Industrial adota topologia estrela — cada nó se conecta a um switch gerenciado por meio de seu próprio link dedicado. Essa distinção influencia praticamente todas as decisões de cabeamento subsequentes.

Fator	Fieldbus (Profibus / DeviceNet / Modbus RTU)	Ethernet industrial (PROFINET / EtherNet/IP / EtherCAT)
topologia	Barramento linear — segmento de cabo único, nós interligados em cadeia	Topologia em estrela — cada nó conectado a um switch gerenciado.
Largura de banda típica	500 Kbps - 12 Mbps	100 Mbps – 10 Gbps
Distância máxima (por segmento)	100–1,900 m, dependendo da taxa de transmissão (baud rate).	100 m para cobre (Cat5e/Cat6A); km para fibra
Media	Cabo de barramento de campo proprietário, 2 a 4 condutores, comum não blindado	Cabos blindados padrão Cat5e/Cat6A/Cat7, conectores M12, fibra óptica.
Determinismo	Projeto de protocolo determinístico em nível de hardware	Os switches gerenciáveis ​​permitem redes sensíveis ao tempo (TSN).
Alimentação por cabo	Condutores de energia separados são necessários.	PoE/PoE+/PoE++ até 90 W (802.3bt) em pares de dados
Tipo de conector	DB9, M12 circular, conectores de barril proprietários	RJ45 (ambientes industriais: M12 com codificação D/codificação X)
Blindagem / Aterramento	Blindagem opcional, inconsistente entre fornecedores.	Cabos blindados com aterramento contínuo em ambas as extremidades são necessários.
Diagnóstico	Limitado a ferramentas específicas do protocolo	SNMP padrão, teste de cabos via Fluke, relatórios de mapeamento de fios

O impacto da cablagem que você não pode ignorar

A transição da topologia de barramento para a topologia em estrela não é apenas uma mudança de conectividade — ela multiplica a quantidade de cabos físicos. Um segmento de barramento de campo com 20 nós se transforma em 20 cabos individuais em uma instalação Ethernet industrial. Para um campus de data center ou uma grande instalação industrial com centenas de nós de barramento de campo legados, isso representa um projeto de infraestrutura significativo.

A topologia em estrela do Ethernet industrial multiplica a quantidade de cabos por gabinete — o gerenciamento e o planejamento adequados dos cabos são imprescindíveis desde o primeiro dia da migração.

Capítulo 3: Os cinco desafios críticos de cabeamento em toda migração de fieldbus

Desafio 1: Blindagem e EMI em Ambientes Industriais

Os cabos de barramento de campo geralmente não possuíam blindagem ou utilizavam apenas blindagem de folha metálica — adequada para as baixas frequências e curtas distâncias do barramento de campo. Cabos Ethernet industriais de 100 MHz (Cat5e) ou 500 MHz (Cat6A) são muito mais suscetíveis a interferências eletromagnéticas provenientes de inversores de frequência (VFDs), equipamentos de soldagem e linhas de distribuição de energia.

Ethernet industrial em ambientes de manufatura Requer cabo blindado S/FTP ou SF/UTP com aterramento contínuo do fio de dreno em ambas as extremidades. A blindagem deve ser conectada à barra de aterramento do gabinete usando um método de terminação definido de 360 ​​graus — não um fio de aterramento com rabicho, que cria uma descontinuidade de impedância em altas frequências.

Desafio 2: Alimentação via Ethernet (PoE) em distâncias maiores e com potências mais elevadas

Sistemas Fieldbus utilizados condutores de energia separados — 24 V CC para sensores, 24 V CA para atuadores — roteados independentemente dos cabos de dados. O Ethernet Industrial consolida energia e dados nos mesmos quatro pares trançados, permitindo PoE++ (802.3bt, até 90 W por porta). Isso elimina a necessidade de cabos de alimentação dedicados para dispositivos de borda.

No entanto, a implementação de PoE em ambientes industriais cria desafios complexos relacionados à dissipação térmica e ao fornecimento de energia:

• Queda de tensão em percursos de 100 mCom 90 W por porta, a corrente através do cabo atinge 1.875 A a 48 V nominais — cabos de bitola mais grossa (23 AWG ou 22 AWG) são necessários para manter a queda de tensão dentro dos limites aceitáveis.
• Acúmulo de calor em feixes de cabosA dissipação de energia PoE nas capas dos cabos aumenta a temperatura ambiente; aplicam-se limites de tamanho de feixe que diferem das instalações apenas de dados.
• Compatibilidade entre comprimento do cabo e orçamento de energia: PoE++ requer uma análise cuidadosa da bitola do cabo e do dimensionamento do feixe.

Desafio 3: Largura de banda e a realidade do uplink de 400G

Os nós individuais de Ethernet industrial podem precisar apenas de 1G, mas o A agregação de uplink, do painel de controle até o núcleo da rede, é onde a limitação de largura de banda se torna evidente.Um switch industrial gerenciável de 24 portas, com 1G por porta, agrega-se a um uplink de 10G ou 25G. Vários gabinetes se agregam ainda mais, resultando em 40G/100G/400G no núcleo do data center.

O Fieldbus não tinha um conceito equivalente — a largura de banda era compartilhada em um único barramento. O Ethernet Industrial força as equipes a Planeje a capacidade da infraestrutura de fibra óptica antecipadamente.:

Desafio 4: Migração de Topologia — Gerenciando a Fase Híbrida

A maioria das instalações não consegue realizar uma migração completa de fieldbus para Ethernet da noite para o dia. Topologias híbridas são a realidade operacional por 3 a 7 anos. Isso cria três subdesafios:

1. nós de gateway FieldbusConversores de protocolo (de escravo fieldbus para mestre Ethernet) adicionam latência e um potencial ponto único de falha — planeje redundância.
2. congestionamento de via de cabosNovas conexões Ethernet industriais são instaladas ao lado dos cabos de barramento de campo existentes em bandejas de cabos — verifique se a taxa de ocupação das bandejas não excede os padrões TIA-569.
3. Ônus da documentaçãoÉ necessário manter dois sistemas de documentação paralelos (antigo e novo) até que a migração seja concluída.

Desafio 5: Consolidando a Continuidade ao Longo da Migração

O aterramento do barramento de campo era frequentemente inconsistente — alguns dispositivos estavam aterrados, outros flutuando. Ethernet Industrial exige continuidade contínua do escudo Do dispositivo ao switch e ao núcleo da rede. Cada ponto de conexão de migração representa uma potencial falha de aterramento:

• A blindagem não foi encerrada no painel de conexão.
• A carcaça metálica do conector RJ45 ou M12 não está aterrada ao equipamento.
• Múltiplas referências de aterramento criando loops de aterramento
• Cabos de fibra óptica usados ​​para uplinks, mas cabos de cobre para conexões de dispositivos — mistura de mídias sem planos de referência adequados.

A instalação correta de cabos Ethernet industriais — incluindo a ligação da blindagem, o alívio de tensão e o raio de curvatura adequado — evita as falhas de aterramento e desempenho que afetam a maioria das migrações de fieldbus.

Capítulo 4: Manual de Migração de Fieldbus Passo a Passo

Fase 1: Auditoria e Descoberta (Semanas 1–4)

A migração sem uma auditoria completa da infraestrutura de barramento de campo existente é a causa mais comum de estouros de orçamento e interrupções de rede. Esta fase estabelece a linha de base.

Documentar a rede fieldbus existente:

• Identifique todos os nós do barramento de campo, segmentos de cabo, tipos de conectores e variantes de protocolo em uso.
• Usar um rastreador de cabos Rastrear fisicamente todos os cabos do barramento de campo e verificar a documentação de construção.
• Teste a continuidade da blindagem e a resistência de isolamento em todos os segmentos de cabo existentes.
• Consulte os requisitos de energia dos dispositivos finais no catálogo para determinar a compatibilidade com PoE versus fontes de alimentação separadas.
• Identificar zonas de alta interferência eletromagnética (VFDs, máquinas de solda a arco, aquecedores por indução) para o planejamento do roteamento de cabos.

Fase 2: Redesenho da Arquitetura de Rede (Semanas 3–8)

Redesenhe a topologia física e lógica da rede para os princípios do Ethernet industrial:

1. Defina a hierarquia de interruptores: Os switches de nível de dispositivo (não gerenciados ou com gerenciamento limitado no gabinete) agregam-se a switches gerenciados de nível de edifício e, em seguida, a switches de núcleo do data center.
2. Planeje o roteamento dos cabos: As conexões de cobre Ethernet industriais são limitadas a 100m no máximo por segmento. Mapeie todos os dispositivos dentro dessa distância de um switch — qualquer dispositivo além de 100 m requer extensão de fibra ou um switch com alimentação local.
3. Selecione as categorias de cabos: Cabo blindado Cat6A S/FTP é a base para a maioria das novas instalações de Ethernet industrial, suportando 10G até 100m e fornecimento de energia PoE++ completo.
4. Plano de infraestrutura de fibra óptica: Para redes de campus com vários edifícios, o backbone multimodo OM4 ou monomodo OS2 é obrigatório para velocidades de uplink acima de 10G.
5. Projeto de aterramento: Projete uma arquitetura de aterramento de ponto único com interligação equipotencial entre todos os gabinetes e o barramento de aterramento principal.

Fase 3: Aquisição e Preparação (Semanas 6–12)

Fase 4: Execução da Migração Faseada (Semanas 10–30+)

Execute a migração em grupos funcionais lógicos — migre um loop de controle ou linha de máquina por vez:

1. Instalar novo switch Ethernet industrial adjacente ao mestre do barramento de campo existente
2. Implantar novos cabos Cat6A para cada localização do dispositivo fieldbus; terminar no novo painel de conexão.
3. Conecte dispositivos de barramento de campo via gateway de protocolo como caminho de fallback secundário
4. Testar novos caminhos Ethernet para largura de banda, latência e perda de pacotes antes do comissionamento
5. Dispositivos finais de comissão Em Ethernet industrial; verificar se o desempenho do laço de controle corresponde ou excede a linha de base do barramento de campo.
6. Desativar segmentos antigos do barramento de campo após confirmação de operação estável por 2 a 4 semanas

Painel de controle industrial pronto para migração para fieldbus — novos cabos blindados Cat6A terminam em um painel de conexão industrial dedicado, com alimentação de energia dedicada para dispositivos PoE roteada separadamente.

Capítulo 5: Estudo de Caso — Migração da Rede de Controle Legada de Fábrica

Testes de certificação Fluke da nova infraestrutura Ethernet industrial Cat6A — cada link verificado de acordo com os padrões TIA-568.2-D antes do comissionamento.

Capítulo 6: Guia Rápido para Seleção de Cabos — Tipos de Cobre para Ethernet Industrial

Nem todos os cabos Ethernet industriais são iguais. A qualidade adequada depende da distância, da largura de banda, do nível de potência PoE e das condições ambientais. Utilize esta tabela de referência para auxiliar nas suas decisões de compra:

Tipo de cabo	Largura de banda máxima	Max Distância	Suporte PoE	blindagem	Aplicação Típica
Cat5e U/UTP	100 MHz	100 m	PoE+ (71W teórico, não recomendado)	Desprotegido	Ambientes de escritório/TI com baixa interferência eletromagnética; não recomendado para uso industrial.
Cat5e S/FTP	100 MHz	100 m	PoE++ (90 W) com cabo 23 AWG	Trança geral + escudo de folha	Ambientes industriais de uso leve; interferência eletromagnética moderada.
Cat6 U/UTP	250 MHz	100 m (55 m para 10GBASE-T)	PoE++ possível com cabo 23AWG	Desprotegido	Instalações temporárias; ambientes de laboratório
Cat6A S/FTP	500 MHz	100 m (10GBASE-T completo)	PoE++ completo (90W)	Trança geral + escudo de folha	Padrão recomendado para todas as novas implementações de Ethernet industrial
Cat7 S/FTP	600 MHz	100 m	PoE++ completo (90W)	Blindagem dupla (trançada + folha por par + geral)	Ambientes com alta interferência eletromagnética; centros de dados; instalações médicas
Cat8 S/FTP	2000 MHz	30 m (canal); 24 m (permanente)	PoE++ completo	Blindagem dupla + pares com blindagem individual	Agregação switch-to-switch de 25G/40G em data centers; aplicação industrial para backbone de 10G em racks.

Cabos de rede Cat8 S/FTP de nível industrial suportam agregação de switches 25G/40G em painéis de controle — classificados para ampla faixa de temperatura e flexão contínua em aplicações de porta-cabos.

Capítulo 7: Preparando-se para o futuro — Uplinks de 400G, SPE e TSN no seu horizonte

A parede de interconexão 400G

O roteiro da Ethernet Alliance para 2026 mostra o padrão de 400G de pista única Atualmente em desenvolvimento ativo — uma resposta direta às demandas de largura de banda de clusters de IA, onde a largura de banda de comunicação entre nós dobra aproximadamente a cada 18 a 24 meses. Para infraestrutura Ethernet industrial, isso se traduz em:

• A infraestrutura de fibra óptica já deve estar classificada para OS2 modo único or OM4 multimodo — O cobre não suporta 400G em distâncias significativas.
• As portas de switch designadas para futuros uplinks de 400G devem usar MPO-12 or painéis de conexão de fibra óptica LC duplex desde o primeiro dia
• Planeje as transições para 800G e 1.6T garantindo diversidade nas rotas de fibra e capacidade de dutos sobressalentes suficiente.

Ethernet de Par Único (SPE): O Próximo Padrão de Nível de Nó

O padrão SPE (IEEE 802.3cg) utiliza um único par trançado para fornecer 10 Mbps em 1,000 m ou 100 Mbps em 40 m — projetado especificamente para dispositivos industriais de nível de campoSensores, atuadores, válvulas e módulos de E/S simples que não precisam de velocidades gigabit, mas requerem conectividade de longo alcance e PoDL (Power over Data Lines).

Redes Sensíveis ao Tempo (TSN): Determinismo sem Hardware Proprietário

TSN (IEEE 802.1) permite determinismo em nível de hardware em switches Ethernet padrãoPara sistemas de controle de movimento, automação em circuito fechado e sistemas críticos de segurança que atualmente dependem de barramentos de campo proprietários em tempo real, a TSN elimina a necessidade de redes determinísticas dedicadas. Essa convergência significa:

• Uma rede física para todo o tráfego industrial (TI padrão, controle em tempo real e mídia)
• A infraestrutura de cabeamento deve suportar Latência consistente, baixa distorção e alta largura de banda. em todas as classes de tráfego simultaneamente
• O cabo Cat6A S/FTP é compatível com TSN; o Cat5e não é — mais um motivo para padronizar o uso do Cat6A como requisito mínimo.

Instalação da infraestrutura de backbone de fibra monomodo OS2 — infraestrutura crítica para suportar futuros uplinks de 400G/800G e agregação de tráfego TSN em redes industriais de próxima geração.

Capítulo 8: Principais Conclusões e Lista de Ações

A migração de fieldbus para Ethernet industrial não é apenas uma atualização de protocolo — é uma reformulação fundamental da sua infraestrutura de rede física. As decisões tomadas durante essa migração determinarão o desempenho, a facilidade de manutenção e a flexibilidade futura da sua rede pelos próximos 15 a 20 anos.

#	Item de ação	Prioridade	Cronometragem
1	Realize uma auditoria completa dos ativos do fieldbus — documente cada nó, cabo, conector e variante de protocolo antes de projetar a nova rede.	Críticas	Antes de qualquer aquisição
2	Selecione Cat6A S/FTP blindado como o padrão para todos os novos cabos de cobre — não use Cat5e.	Críticas	Durante o processo de aquisição
3	Projete uma arquitetura de aterramento de ponto único e verifique a continuidade do aterramento (<1Ω) em todos os equipamentos antes do início da migração.	Críticas	Pré-migração
4	Planeje a capacidade das bandejas de cabos para topologia em estrela — a topologia em estrela gera de 5 a 20 vezes mais cabos do que um barramento de campo em cadeia.	Alto	Engenharia da Fase 1
5	Implante fibra monomodo OS2 para todos os enlaces entre edifícios e enlaces principais; use OM4 apenas para trechos curtos dentro de armários.	Alto	Infraestrutura da Fase 2
6	Utilize switches gerenciáveis ​​de nível industrial (trilho DIN, faixa de temperatura estendida, alimentação CC redundante) para todas as novas instalações.	Alto	Aquisição da Fase 2
7	Antes de conectar todos os novos dispositivos à internet, certifique-se de que eles estejam em conformidade com os padrões TIA-568.2-D, utilizando a certificação Fluke.	Alto	Por lote de migração
8	Manter a operação paralela (fieldbus + Ethernet industrial) por no mínimo 4 semanas por lote de migração antes de desativar os segmentos antigos.	Suporte:	Durante a migração
9	Antes de adicionar novas conexões Ethernet industriais, verifique e corrija quaisquer taxas de preenchimento de bandejas de cabos que excedam os limites da norma TIA-569.	Suporte:	Pré-migração
10	Planeje a implementação de Ethernet de Par Único (SPE) em nós de dispositivos de campo no próximo ciclo de 5 a 8 anos para evitar uma segunda migração.	Baixo (estratégico)	Planejamento de arquitetura

A Ethernet Industrial, com 79% de utilização, não é uma tendência futura — é a realidade atual. Para as equipes de data centers e redes corporativas que gerenciam essa migração, as decisões tomadas hoje na camada física terão impacto por décadas. Escolha cabos blindados Cat6A, planeje sua infraestrutura de fibra óptica para 400G, garanta o aterramento correto e verifique cada link com a certificação Fluke antes do comissionamento. Essas cinco disciplinas proporcionarão uma migração de fieldbus confiável, de fácil manutenção e preparada para o que vier a seguir no roteiro de velocidade da Ethernet.
