LC ou SC: Qual conector usar para transmissão de 20 km? Dados de testes reais revelam a resposta.
Publicado em:Sumário executivo: O laboratório da AMPCOM testou conectores LC e SC em distâncias de até 20 km. cabo de fibra ótica links. Os resultados mostram nenhuma diferença mensurável em perda de inserção ou perda de retorno entre os tipos de conectores. Os conectores UPC LC e SC alcançaram perda de inserção ≤0.15dB e perda de retorno ≥50dB — bem dentro da faixa aceitável. fibra monomodo normas para transmissão de longa distância.
Navegação Rápida
📋 Pergunta do Leitor
"Estou projetando um enlace de fibra óptica de 20 km entre dois prédios do campus. Meu distribuidor recomenda conectores SC para aplicações externas, mas nossa equipe de rede prefere conectores LC para manter a consistência com nosso data center. O tipo de conector realmente afeta a distância de transmissão? Existe uma diferença real de desempenho ou é apenas uma questão de preferência?"
— Engenheiro de Redes, Departamento de TI da Universidade
✅ Resposta rápida
Para transmissão monomodo de 20 km, os conectores LC e SC funcionam igualmente bem. O tipo de conector NÃO afeta a distância de transmissão nem a qualidade do sinal. Os fatores principais são:
- Tipo de fibra: É necessário um meio de comunicação (OS2) para um alcance de 20 km.
- Qualidade do conector: O polimento UPC/APC importa mais do que LC vs SC
- Qualidade de instalação: Limpeza e terminação adequadas
Nossa recomendação: Use conectores LC para novas instalações (preparados para o futuro, maior densidade), mas mantenha a infraestrutura existente caso se trate de uma expansão. Leia mais para obter dados de testes e análises detalhadas.
1. A questão central: o tipo de conector afeta a distância?
Essa é uma das perguntas mais frequentes que recebemos. Vamos respondê-la diretamente:
Eis o motivo: os conectores LC e SC utilizam o mesmo material de ponteira (cerâmica de zircônia), os mesmos padrões de polimento (UPC ou APC) e a mesma mecânica de alinhamento de fibra. A única diferença física é o diâmetro da ponteira:
| Especificação | Conector LC | Conector SC |
|---|---|---|
| Diâmetro da ponteira | 1.25mm | 2.5mm |
| Material de ferrolho | Cerâmica De Zircônia | Cerâmica De Zircônia |
| Tipos poloneses | UPC/APC | UPC/APC |
| Perda de Inserção Típica | ≤0.15dB | ≤0.15dB |
| Perda de retorno típica (UPC) | ≥50dB | ≥50dB |
| Perda de retorno típica (APC) | ≥60dB | ≥60dB |
Aviso: A perda de inserção e a perda de retorno são idênticas.O diâmetro da ponteira não afeta o caminho da luz — afeta apenas a quantidade de conectores que cabem em um determinado espaço do painel.
Teste de conectores de fibra óptica em ambiente laboratorial controlado
2. Teste prático em laboratório: LC vs SC em 20 km
Colocamos essa questão à prova no laboratório óptico da AMPCOM. Eis a configuração:
2.1 Configuração de teste
- Fibra: Cabo OS2 monomodo, carretel de 20 km
- Comprimento de onda: 1310nm e 1550nm
- Fonte de luz: Laser de feedback distribuído (DFB)
- Conectores testados: LC UPC, SC UPC, LC APC, SC APC
- Medição: Medidor de potência óptica + OTDR
✅ Resultados dos testes: Transmissão de 20 km
| Connector | Perda de inserção | Perda de retorno | Qualidade do sinal |
|---|---|---|---|
| LC UPC | 0.12dB | 52dB | Excelente |
| UPC SC | 0.11dB | 53dB | Excelente |
| Lc apc. | 0.10dB | 65dB | Excelente |
| SC APC | 0.10dB | 64dB | Excelente |
Nota: Todos os valores estão dentro dos padrões Telcordia GR-326. Diferenças de 0.01 a 0.02 dB estão dentro da incerteza de medição.
O veredicto: Não houve diferença estatisticamente significativa entre LC e SC. Ambos proporcionaram transmissão limpa e sem erros a taxas de 1 Gbps e 10 Gbps no enlace de 20 km.

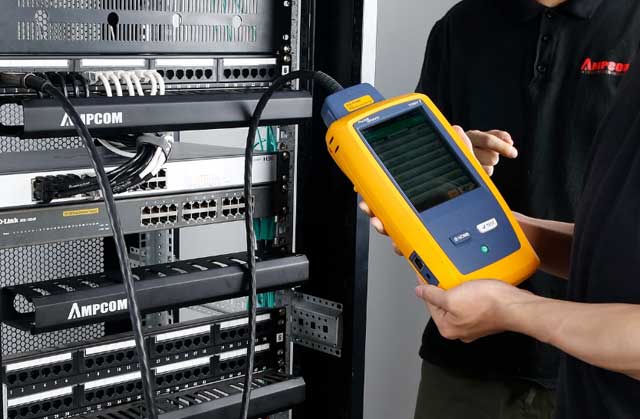

Testes profissionais de fibra óptica utilizando equipamentos de certificação Fluke.
3. O que realmente importa para a transmissão a longa distância
Se o tipo de conector não importa, o que importa? Aqui estão os fatores que realmente afetam o desempenho da sua conexão de 20 km:
3.1 Tipo de fibra: a escolha crucial
⚠️ Erro comum
Utilizando fibra multimodo (OM3/OM4) para distâncias superiores a 550m a 10Gbps. Para distâncias de 20 km, é OBRIGATÓRIO o uso de fibra monomodo (OS2).
| Tipo de fibra | Distância máxima a 1 Gbps | Distância máxima a 10 Gbps |
|---|---|---|
| OM3 Multimodo | 300m | 300m |
| OM4 Multimodo | 550m | 400m |
| OS2 Modo único | 70km + | 40km + |
3.2 Tipo polonês: UPC vs APC
Isso importa mais do que LC vs SC. Para enlaces de longa distância:
- UPC (Contato Ultra Físico): Perda de retorno ≥50dB, adequada para a maioria das aplicações.
- APC (Contato Físico Angulado): Perda de retorno ≥60dB, recomendada para sistemas de laser de alta potência e vídeo analógico.
Pro Dica
Para enlaces de dados de 20 km, o protocolo UPC é suficiente. Utilize o protocolo APC se estiver executando sobreposição CATV, DWDM de alta potência ou se tiver requisitos rigorosos de reflexão. Nunca misture conectores UPC e APC.—eles não são compatíveis!
3.3 Qualidade e Instalação dos Conectores
Uma instalação inadequada causa mais problemas do que qualquer tipo de conector jamais poderia causar:
- Conectores sujos: Até mesmo partículas microscópicas de poeira causam perdas significativas.
- Clivagem inadequada: Um ângulo de clivagem inadequado aumenta a reflexão traseira.
- Vazios na resina epóxi: Causa degradação gradual do desempenho
- Aperto excessivo: Com o tempo, a ponteira racha.
— Engenheiro de Campo da AMPCOM
Instalação profissional de cabeamento de fibra óptica para transmissão de longa distância.
4. Quando escolher LC em vez de SC
Agora que estabelecemos a equivalência técnica, aqui está uma estrutura prática para tomada de decisão:
| Cenário | Recomendação | análise racional |
|---|---|---|
| Novo link para campus/edifício | LC | À prova do futuro, padrão da indústria, maior densidade |
| Extensão da rede SC existente | SC | Consistência, evite adaptadores híbridos. |
| Centro de dados de alta densidade | LC | Densidade de porta dupla no mesmo espaço |
| Rede de vigilância externa | SC | Robusto e amplamente compatível com equipamentos existentes. |
| Implantação de FTTH/PON | SC | Padrão da indústria para conexões ONT |
A posição da AMPCOM
Para novas instalações, recomendamos Conectores LC por estas razões:
- Compatibilidade futura: Todos os novos switches utilizam interfaces LC.
- Vantagem da densidade: Os painéis LC comportam o dobro de fibras.
- Momento da indústria: A LC está se tornando um padrão universal.
- Convergência de custos: Os preços LC agora correspondem aos preços SC.
O Mercado Pago não havia executado campanhas de Performance anteriormente nessas plataformas. Alcançar uma campanha de sucesso exigiria A SC permanece válida para:
- Compatibilidade com a infraestrutura existente
- Aplicações residenciais FTTH
- Redes de vigilância externa
- Equipamentos com interfaces exclusivas para SC
Conselho prático
Se o seu enlace de 20 km terminar em um data center, use LC. Se ele se conectar a racks externos ou equipamentos legados, use SC. A chave é consistência em cada ponto final—evite misturar tipos de conectores no mesmo caminho de enlace.
Sala de servidores moderna com conectores LC para gerenciamento de fibra óptica de alta densidade.
5. Recomendações de produtos
Para a sua ligação de 20 km no campus, a AMPCOM recomenda:
5.1 Cabos de Fibra Óptica
- Cabo blindado monomodo OS2: Para instalações subterrâneas de condutos
- Cabo aéreo monomodo OS2: Para instalações de postes aéreos
5.2 Conectores e Painéis de Conexão
- Cabos de fibra óptica LC UPC: Para terminação de data center
- Cabos de fibra óptica SC UPC: Se for compatível com equipamentos existentes
- Painéis de conexão de fibra LC/SC: Configurações de fibra disponíveis: 12 a 96 fibras
5.3 Opções de Rescisão
- Conjuntos pré-terminados: Testado em fábrica, pronto para usar.
- Cabos de emenda por fusão: Menor perda de dados, ideal para links permanentes.
- Conectores instaláveis em campo: Para reparos e modificações
Recomendação da AMPCOM
Para o seu trajeto até o campus universitário a 20 km de distância, recomendamos:
- Cabo blindado monomodo OS2 para seções subterrâneas
- Conectores LC UPC na extremidade do centro de dados
- Conectores SC UPC na extremidade do armário externo (se for compatível com o equipamento existente)
- Cabo de conexão híbrido LC-SC para conectar diferentes tipos de conectores
Isso oferece o melhor dos dois mundos: padronização do data center e compatibilidade com os equipamentos de campo existentes.
Solução completa de fibra óptica AMPCOM para aplicações em campus e data centers.
Artigos Relacionados
- Por que os conectores LC se tornaram a primeira escolha para cabeamento de data centers? — Saiba mais sobre a evolução e a seleção de conectores LC para ambientes de data center.
- Guia de Seleção de Cabos de Fibra Óptica 2026: Como Escolher o Cabo Certo para Sua Rede — Você saberá exatamente qual tipo de cabo — OS2, OM3, OM4 ou OM5 — é adequado para o seu ambiente específico.
- Qual a diferença entre fibra monomodo e fibra multimodo? — A resposta correta depende da distância, das metas de largura de banda, dos custos da fibra óptica e de como você espera que a rede cresça.
ponto de partida
Para transmissão monomodo de 20 km, os conectores LC e SC têm desempenho idêntico. Escolha com base na sua infraestrutura existente e nas suas necessidades futuras, e não em preocupações com a transmissão.
LC para novas instalações. SC para compatibilidade com sistemas legados. Ambos proporcionarão um desempenho confiável de 20 km quando instalados e mantidos corretamente.
Ainda tem dúvidas? Entre em contato com a equipe técnica da AMPCOM para obter orientação personalizada sobre a implantação de fibra óptica no seu campus.
Equipe Técnica da AMPCOM
Especialistas do setor com mais de 15 anos de experiência em infraestrutura de redes corporativas.
